CX-02
CHENGXIN
730431
尺寸: | |
---|---|
材质: | |
状态: | |
数量: | |

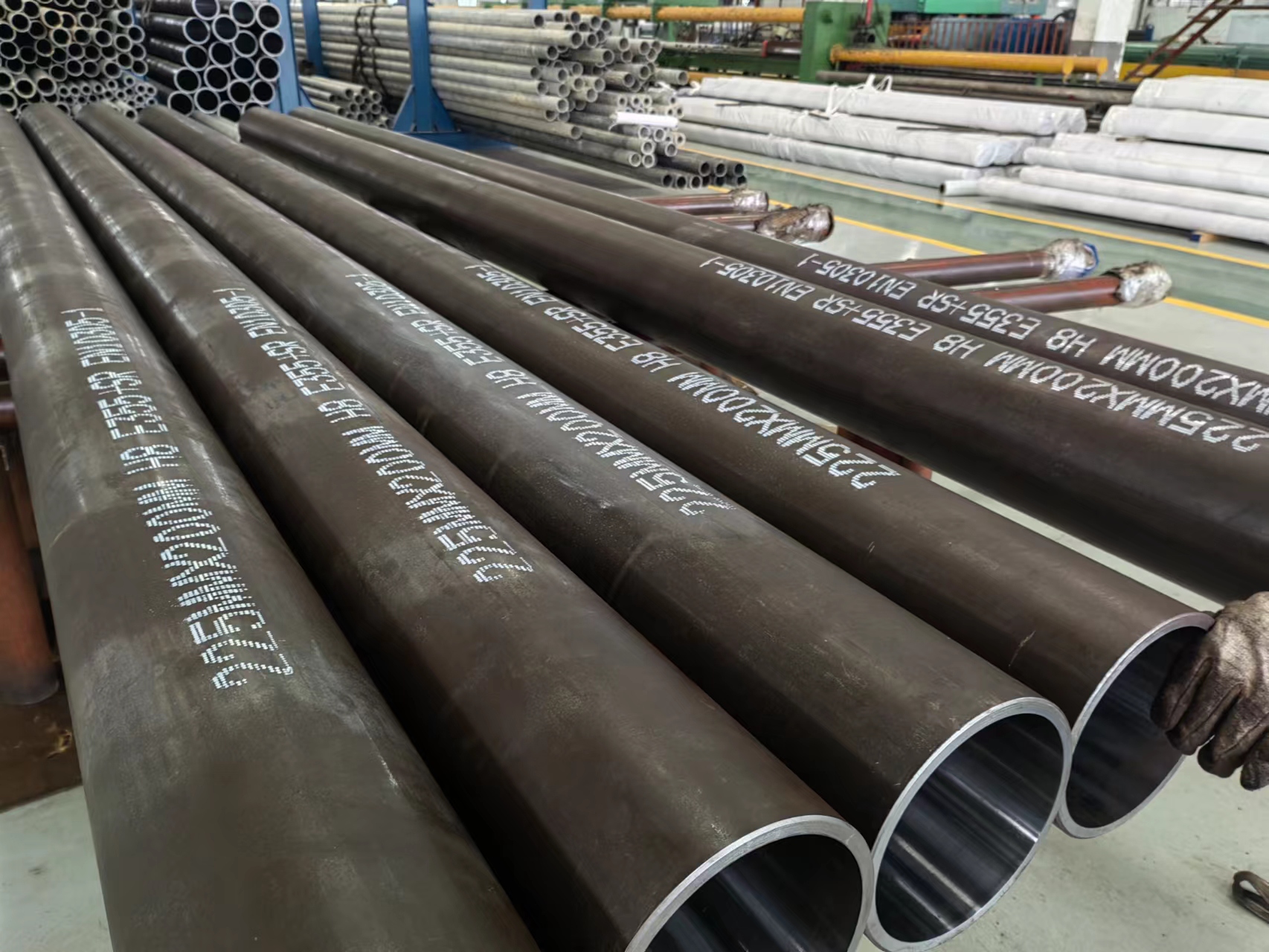

商品:磨牙或溜冰和滚筒磨光的无缝管用于液压缸桶
尺寸范围:33mm*25mm-325mm*280mm
可用的钢等级:
丁: | ST52,ST52.3,ST52.4 |
BS: | E355,E470,20MNV6 |
ASTM: | 1026,1045,1528,1541 |
JIS: | STKM 13C,S45C |
GB: | 45#,16mn,25mn,27Simn |
4。制造方法:液压冷水
5。交货条件:压力缓解退火
6。孔治疗:磨练或滑冰和滚筒抛光
7.孔粗糙度:RA0.35UM Max用于磨练ID,RA0.25UM MAX,用于Skived&Roller抛光ID。
8。id耐受性:
ID容忍管的水平 | ||||
ID范围 | H7 | H8 | H9 | H10 |
18 | +0/+0.021 | +0/+0.033 | +0/+0.052 | +0/+0.084 |
30 | +0/+0.025 | +0/+0.039 | +0/+0.062 | +0/+0.100 |
50 | +0/+0.030 | +0/+0.046 | +0/+0.074 | +0/+0.120 |
80 | +0/+0.035 | +0/+0.054 | +0/+0.087 | +0/+0.140 |
120 | +0/+0.040 | +0/+0.063 | +0/+0.100 | +0/+0.160 |
180 | +0/+0.046 | +0/+0.072 | +0/+0.115 | +0/+0.185 |
250 | +0/+0.052 | +0/+0.081 | +0/+0.130 | ∕ |
9。 磨牙或溜冰的典型尺寸抛光管
液压缸管的常规尺寸 | ||||||
33*25 | 70*60 | 90*80 | 112*100 | 139.7*114.3 | 190*160 | 265*215 |
35*25 | 72*60 | 92*80 | 115*100 | 140*120 | 184.15*165.1 | 245*220 |
40*32 | 75*60 | 95*80 | 118*100 | 145*120 | 200*170 | 270*220 |
42*32 | 73*63 | 100*80 | 120*100 | 133.35*120.65 | 200*180 | 273*220 |
45*35 | 75*63 | 100*85 | 125*100 | 140*125 | 210*180 | 254*228.6 |
50*40 | 76*63 | 101.6*88.9 | 127*100 | 150*125 | 220*190 | 260*230 |
55*40 | 76.2*63.5 | 100*90 | 114.3*101.6 | 152*125 | 230*200 | 270*230 |
55*45 | 80*65 | 102*90 | 127*101.6 | 150*130 | 235*200 | 275*230 |
60*50 | 80*70 | 105*90 | 120*105 | 160*140 | 240*200 | 280*230 |
63*50 | 82*70 | 108*90 | 125*110 | 170*140 | 245*200 | 300*250 |
65*50 | 85*70 | 110*90 | 130*110 | 170*150 | 250*200 | 325*240 |
70*50 | 90*75 | 105*95 | 140*110 | 180*150 | 260*210 | 325*260 |
63.5*50.8 | 88.9*76.2 | 110*100 | 127*114.3 | 180*160 | 260*215 | 325*280 |
10。其他服务:可以根据图纸进行协议的供应商加工,抛光,CNC转动。
11。优势:磨练的管子或溜冰和滚筒抛光管是带有ID或Skived&Roller抛光ID的管。您可以在此处选择磨练或滑冰和滚筒抛光。对于磨练的管,内部表面粗糙度始终像RA0.1UM-RA0.35UM,但不会改变内表面的硬度。滑车和滚筒抛光管具有更好的粗糙度,例如RA0.05UM-RA0.20UM,但是内表面的硬度会更高,并且内部应力在滚筒抛光过程中发生。
其他说明
1。插入: 通常,OD低于250mm的管的管子可能是2-3吨/尺寸,对于常规钢等级(例如ST52,E355,STKM 13C,1026),OD高于250mm的管的管子/尺寸为5吨/尺寸。如果E410,E470或合金钢管等特殊等级应为5吨/尺寸,无论您需要哪个尺寸。
2。交货时间: 20-40天,具体取决于钢等级和尺寸。
3.保修和担保: 自从我们提供管子以来,保修和担保期为6个月,我们对货物后卸载或存储错误造成的质量问题不承担任何责任。欢迎第三方或客户检查。
4。付款方式: 诸如T/T,L/C,D/P之类的灵活付款方法,具体取决于我们的评估。
5。质量控制: 我们使用带有钢制钢厂的气缸质量的原材料。我们在内部拥有高级生产和检查设施,以控制质量。
公司资料:
我们是冷水管的制造商,包括:
根据EN 10305-1的无缝精密管: | OD最高325mm,壁厚可达35mm |
精密焊接管按10305-2: | OD最高356mm,壁厚长达15mm |
根据ASTM A519的无缝机械管: | OD最高325mm,壁厚可达35mm |
根据ASTM A512的焊接机械管: | OD最高356mm,壁厚长达15mm |
液压缸管: | 尺寸范围:50mm*40mm-325mm*280mm |
冷绘制无缝shs: | 70mm*70mm-250mm*250mm,厚度高达20mm |
冷绘制的无缝RHS: | 80mm*60mm-300mm*200mm,厚度高达20mm |
