当工程师和采购团队指定 CDW 管 （冷拔焊管）时，出现的问题比几乎任何其他问题都多： “钢材内部到底有什么，其化学成分是否符合我的应用？” 本指南从头开始回答了这个问题 - 没有不必要的术语，只是清楚地解释了每种元素的作用、牌号如何比较以及如何选择正确的元素。

什么是 CDW 管？快速入门

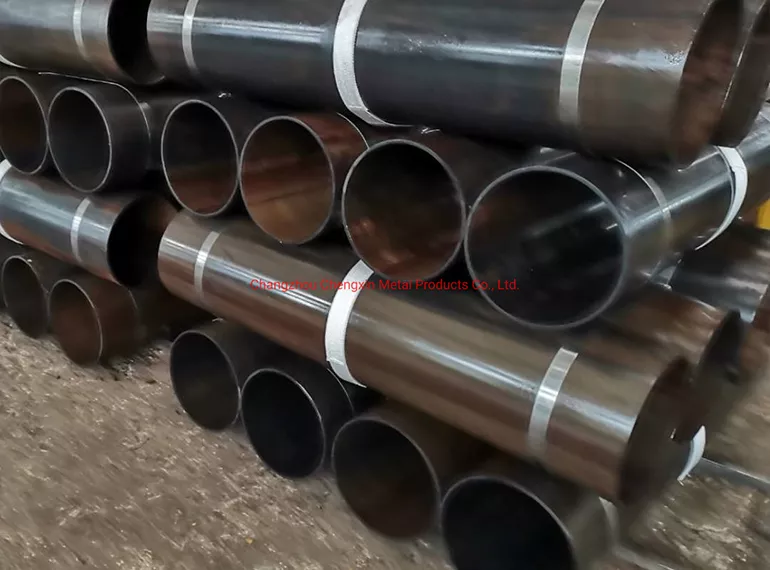

术语 冷拔焊管 （CDW 管）描述的是一种制造方法，而不仅仅是一种产品。该工艺首先将钢带滚压成型并电阻焊成圆管——ERW 阶段。然后在室温下将焊接管拉过精密模具并套在心轴上。这种冷拔步骤消除了内部焊缝，收紧了尺寸，并对钢材进行加工硬化，生产出具有近乎无缝外观和出色表面质量的管材。

在北美，同一产品被广泛称为 DOM 管 （心轴绘制）。在欧洲和亚洲，术语 CDW 管 或 冷拔焊管 是标准术语。底层流程本质上是相同的；只是地区词汇有所不同。 了解有关 CDW 流程定义的更多信息.

由于冷拔工艺从根本上改变了钢的微观结构，因此原材料的化学成分非常重要。它决定了管材的强度、进一步成型或焊接的耐受性以及在高压下的表现。

为什么化学成分对于 CDW 管很重要

钢的主要成分是铁，但少量的其他元素——碳、锰、硅、磷和硫——控制着结构管中几乎所有重要的元素：

• 碳（C） 是主要的强化元素。更多的碳意味着更高的拉伸强度和屈服强度，但延展性和可焊性降低。

• 锰 (Mn) 提高韧性和淬透性。它还在炼钢过程中充当脱氧剂，有助于保持较低的夹杂物含量。

• 硅（Si） 进一步强化钢并提高弹性。较高的硅含量有助于提高高级 CDW 管的优异机械性能。

• 磷 (P) 是一种必须保持在较低水平的杂质元素。磷含量升高会导致冷脆性——管子在低温或冲击载荷下可能会破裂。

• 硫 (S) 可改善快削钢的切削加工性，但会导致大多数结构钢的热脆性。它在 CDW 管材等级中受到严格控制。

• 铝 (Al) 在某些牌号中用作脱氧剂和晶粒细化剂。最低的铝含量可确保更细、更均匀的晶粒结构。

EN 10305-2 标准为每个 CDW 管等级的每个元素指定了具体限制，以便全球买家获得一致、可预测的材料。 请参阅完整的 EN 10305-2 E235 规格表.

EN 10305-2：CDW 管化学成分的关键标准

EN 10305-2 由欧洲标准化委员会发布，涵盖 精密应用钢管 — 第 2 部分：焊接冷拔管。它是全球大多数信誉良好的 CDW 管制造商所遵循的基准标准，即使对于欧洲以外销售的产品也是如此。

该标准定义了冷拔焊管的五个商业等级： E155、E195、E235、E275 和 E355 。 “E”后面的数字代表以兆帕 (MPa) 为单位的最小屈服强度，因此 E355 在标准化条件下的最小屈服强度为 355 MPa。这使得等级名称成为承载能力的直接信号。

其他系统中的等效标准包括 DIN 2393（德国）和 BS 6323-6（英国）。下面的等级比较表中出现了交叉引用。

CDW 管化学成分表 (EN 10305-2)

下表显示了 EN 10305-2 下每个 CDW 管等级的最大允许元素百分比。除非另有说明，所有值均为最大限值。

来源：EN 10305-2 标准； Al 最小值适用于细晶粒实用钢。诚信供应E195、E235、E275、E355。

从这张表中可以看出以下几点：

• 碳从 E155 (0.11%) 稳步攀升至 E355 (0.22%)，这解释了为什么强度随着每个等级的增加而增加。

• 锰也遵循同样的上升趋势——E355 的锰含量限制为 1.60%，而 E195 的锰含量限制为 0.70%，这在增韧能力方面存在显着差异。

• E355也是唯一具有更高硅上限的牌号（0.55% vs. 0.35%），这进一步提高了其强度和弹性。

• 磷和硫的含量全面限制在 0.025%，这是标准为了保护所有牌号的可焊性而特意选择的。

逐年级细分：化学在实践中的意义

E195 — 轻型主力

E195 的碳含量上限仅为 0.15%，锰含量上限为 0.70%，是主流 CDW 管材等级中最软且最具延展性的。它很容易弯曲而不会开裂，这使得它在家具框架、装饰管材和轻型结构部件中很受欢迎，在这些部件中，可成型性比原始强度更重要。它不太适合高压液压或重型机械应用。

E235 — 多功能中档等级

E235 是迄今为止通用冷拔焊管指定最广泛的牌号。其碳含量上限为 0.17%，锰含量上限为 1.20%，使其具有平衡的特性：具有足够的强度，适合广泛的机械和汽车用途，同时具有足够的延展性，适合中等成型、弯曲和焊接，无需特殊预防措施。典型应用包括汽车转向柱、轻型液压缸管和机械衬套。 查看 EN 10305-2 E235 等级数据表.

E275 — 桥梁等级

E275 占据了 E235 和 E355 之间有用的中间地带。碳含量上升至 0.21%，锰含量上升至 1.40%，与 E235 相比，强度显着提升，而无需承担 E355 的全部成本溢价。它可用于农业机械部件、中档液压系统和需要比标准 CDW 管更强的结构部件，但该应用不需要最高的可用等级。

E355 — 高性能等级

E355 是 EN 10305-2 下 CDW 管的最强标准等级。 0.22% 碳、1.60% 锰和 0.55% 硅的组合生产出的管材在标准化条件下可达到 490-630 MPa 的拉伸强度和 355 MPa 的屈服强度。这使其成为高压液压缸、重型设备框架、减震器管以及任何管必须承受显着循环载荷的应用的默认选择。 查看 EN 10305-2 E355 等级数据表.

机械性能与化学成分相关

化学成分设定了可实现的上限；交付条件决定了管子实际落在该天花板内的位置。 EN 10305-2 认可 CDW 管的五种交付条件：

下表显示了 EN 10305-2 下按等级和交付条件划分的机械性能：

数据符合 EN 10305-2。这些值适用于壁厚 ≤ 10 mm 的 CDW 管。

请注意，与 E235 相比，E355 中较高的碳和锰如何直接转化为高 51% 的屈服强度（+N 条件下为 355 MPa，+N 条件下为 235 MPa）。这种差距完全是由上面成分表中显示的化学差异造成的。

如何为您的应用选择正确的 CDW 管等级

三个实际问题指导冷拔焊管的牌号选择：

1. 管子将承受多大的压力或负载？ 更高的负载指向 E355； E235 可以很好地满足中等负载的需求。

2. 管材交付后是否需要进一步成型、弯曲或焊接？ 如果是，则较低的碳（E195 或 E235）和较软的交货条件（+A 或 +N）可降低裂纹或焊接缺陷的风险。

3. 工作温度范围是多少？ 所有 EN 10305-2 等级均针对环境温度而设计。对于极端寒冷的环境，含有最少铝的牌号（细晶粒实践）可以提高冲击韧性。

CDW 管的国际等效标准

采购团队通常需要将 EN 10305-2 等级与另一个标准中的旧规范进行匹配。下表提供了两种主要 CDW 管等级的最常见等效材料。

等价是近似的。在关键应用中替换牌号之前，请务必使用材料测试证书进行验证。

每种化学元素在 CDW 管内的实际作用

碳——主要的强度控制器

碳原子锁定在铁晶格中并限制位错的运动——位错是允许金属变形的微观缺陷。更多的碳意味着更强的抗变形能力，这意味着更高的屈服强度和拉伸强度。代价是延展性降低：高碳管在破裂前弯曲较少，并且在不预热的情况下更难焊接。即使在 E355 中，EN 10305-2 也将最大碳含量保持在 0.22% 以下，以在所有 CDW 管材等级中保持足够的可焊性和延展性。

锰——韧性和淬透性

锰通过固溶硬化以及与硫结合形成硫化锰 (MnS) 夹杂物来强化钢，其危害远小于硫化铁。它还提高了淬透性——钢可以通过热处理硬化的深度。在冷拔焊管中，E275 和 E355 中较高的锰含量直接支持它们通过冷拔工艺和后续热处理达到更高强度水平的能力。

硅——弹性和脱氧

硅在炼钢过程中充当脱氧剂，去除氧气，否则会形成有害的气孔或夹杂物。它还提高了钢的弹性极限，这就是为什么 E355（最受益于高弹性的牌号）在 EN 10305-2 下的所有 CDW 管牌号中具有最高的硅上限 (0.55%)。

磷和硫——受控杂质

磷和硫都是原材料和炼钢过程中不可避免的杂质。磷会导致晶界脆化，特别是在低温下。硫会导致热脆性——高温加工过程中的开裂。 EN 10305-2 将所有 CDW 管材等级的最大含量限制在 0.025%，因为保持较低的含量对于可靠的结构管材来说是不可妥协的。

铝——晶粒细化

添加少量铝（≥0.015–0.020%）以在热处理过程中对熔体和针晶界进行脱氧。更细的晶粒可以生产出更坚韧、更耐冲击的钢材。这对于用于标准化 (+N) 输送和在寒冷气候环境中使用的 CDW 管尤其重要。

如何验证化学成分：测试和认证

了解指定的化学成分很重要，但验证交付批次的实际化学成分也同样重要。信誉良好的 CDW 管制造商遵循 EN 10305-2 的强制检验协议，其中包括：

• 热分析（钢包分析）： 在铸造时从钢水中取样。这是化学成分的主要记录，也是工厂测试证书的基础。

• 产品分析： 从成品管中采集的额外样品证实热分析化学反应反映在最终产品中，考虑到铸造和轧制过程中的任何偏析或变化。

• 光学发射光谱 (OES) 或 X 射线荧光 (XRF)： 这些仪器可在车间或质量实验室中快速、精确地测量元素百分比。

• EN 10204 3.1 工厂测试证书： 这是记录特定批次的化学和机械测试结果的正式文件。它由制造商的检验代表签署，并且应伴随每次交付的结构 CDW 管。

当采购用于任何结构或压力应用的冷拔焊管时，请务必索取并审查 3.1 工厂测试证书。它应该列出炉号、每个元件的化学成分和机械测试结果，所有这些都可以追溯到具体的管批次发货。

CDW 管与无缝管：化学成分有何不同？

一个常见的问题是冷拔焊管的化学成分是否与冷拔无缝管不同。答案通常是 否定的 ——两种产品类型都可以采用相同的钢种（E235、E355 等）生产，并且 EN 10305-2 (CDW) 和 EN 10305-1（无缝）中定义的化学成分限制对于同等钢种几乎相同。

真正的区别在于 制造工艺和由此产生的性能：CDW 管从焊接预制管开始，受益于焊缝去除和冷拔尺寸细化。无缝管由实心钢坯制成，经过穿孔和拉拔，无需任何焊缝。对于大多数应用，具有相同等级和交付条件的两种类型将具有相当的机械性能。对于极压或高度关键的安全应用，无缝管可能是首选，因为它们根本没有焊接区 - 但对于绝大多数液压、汽车和机械用途，E235 或 E355 的 CDW 管以更好的成本提供完全同等的性能。

摘要：CDW 管化学成分一览

CDW 管 的化学成分 不仅仅是证书上的一行——它是决定管的强度、延展性、可焊性和任何给定应用的适用性的基本因素。 定义 EN 10305-2了五个等级（E155 至 E355），每个等级的碳、锰和硅含量（对于 E355）逐渐升高。这些化学差异会在所有交付条件下产生可测量的、可预测的屈服强度、拉伸强度和伸长率差异。

对于大多数工业和汽车应用， E235 提供了强度和成型性的出色平衡。对于重型和高压需求， E355 是正确的选择。在所有情况下，来自可追溯制造商的有效 EN 10204 3.1 工厂测试证书 是不可转让的文件，可确认收到的管子的实际化学成分。

如果目标是从具有严格化学成分控制和完整文档的制造商采购 CDW 管， 那么诚信 是值得信赖的合作伙伴，提供符合 EN 10305-2 要求的精密冷拔焊管。
