珩磨管标准尺寸的完整分析：液压应用工程指南

使用液压系统的工程师和采购专家在选择缸管时面临着关键决策。了解 珩磨管标准尺寸 以及它们如何与国际规格保持一致决定了系统性能、成本效益和长期可靠性。这项全面的分析检查了尺寸标准、公差系统和实际选择标准。 全球制造标准中 珩磨管的

关键要点

• 珩磨管标准尺寸 范围从 33mm×25mm 到 325mm×300mm 外径（按 EN 10305-1 规定的内径配置）

• 公差等级 H7、H8、H9 和 H10 定义内径精度，其中 H8 是液压缸最常指定的等级

• 壁厚通常为 2.5 毫米至 25 毫米，具体取决于压力要求和应用需求

• 珩磨管 的表面粗糙度 达到 Ra 0.20-0.35μm，这对于密封寿命和防止泄漏至关重要

• 6 米的标准长度可满足大多数应用，同时最大限度地减少制造过程中的材料浪费

了解珩磨管制造和标准

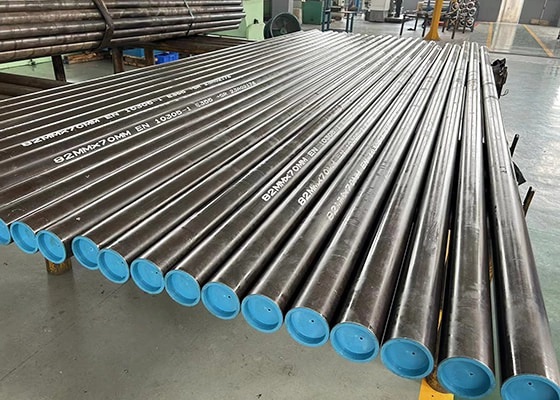

珩磨管 代表精密设计的钢管，其内表面按照精确的尺寸公差和表面光洁度规格进行加工。制造过程从冷拔无缝管或焊接管开始，然后进行珩磨操作，使用磨石去除材料。该工艺形成镜面光滑的孔表面，这对于液压缸的性能至关重要。

珩磨管生产 受多项国际标准管辖 ，其中 EN 10305-1 是无缝冷拔精密管的主要欧洲规范。该标准建立了尺寸、公差、机械性能和测试程序的全面要求。北美制造商通常参考 ASTM A519，而亚洲市场则遵循 JIS G3441 和类似的国家标准。

标准尺寸范围和尺寸分类

基于数十年的液压系统设计发展，管材行业已经标准化了某些尺寸组合。这些 珩磨管标准尺寸 与整个制造供应链中的活塞杆直径、安装尺寸和可用工具一致。

尺寸类别	外径范围 (mm)	内径范围 (mm)	典型应用
小口径	33-63毫米	25-50毫米	紧凑型液压系统、汽车系统、轻型机械
中径	70-140毫米	60-125毫米	工业机械、移动设备、标准气缸
大口径	150-250毫米	130-220毫米	重型建筑设备、船舶系统、大型压力机
超大孔径	260-325毫米	230-300毫米	采矿设备、船舶舵机、水坝闸门、专用机械

公差等级系统：H7 到 H10 解释

内径公差分类遵循 ISO 公差名称，H 级公差为轴基配合。 H 后面的数字表示精度级别，数字越小表示公差越严格。在为时，了解这些等级至关重要。 特定应用指定 珩磨管标准尺寸

内径范围	H7 公差	H8 公差	H9 公差
18-30毫米	+0/+0.021mm	+0/+0.033mm	+0/+0.052mm
30-50毫米	+0/+0.025mm	+0/+0.039mm	+0/+0.062mm
50-80毫米	+0/+0.030mm	+0/+0.046mm	+0/+0.074mm
80-120毫米	+0/+0.035mm	+0/+0.054mm	+0/+0.087mm
120-180毫米	+0/+0.040mm	+0/+0.063mm	+0/+0.100mm
180-250毫米	+0/+0.046mm	+0/+0.072mm	+0/+0.115mm

H8 公差代表了大多数液压应用的制造成本和功能性能之间的最佳平衡。对于需要最小密封间隙的高精度应用来说，更严格的 H7 公差是必要的，而 H9 则足以满足低压系统或密封要求不高的应用。

壁厚注意事项和压力额定值

珩磨管 的壁厚选择 主要取决于工作压力，其次考虑包括安装方法、行程长度和安全系数要求。工程师使用考虑了材料拉伸强度和应用安全系数的爆破压力公式来计算所需的壁厚。

标准壁厚遵循渐进式，平衡材料利用率和结构要求。对于在 200 bar (20 MPa) 压力下工作的 100mm 外径管，典型壁厚范围为 7-10mm，具体取决于钢种和安全要求。 E355 或 ST52 等材料规格提供约 355 MPa 的屈服强度，使工程师能够计算精确的壁厚要求。

压力等级和壁厚之间的关系遵循 ISO 6020-1等标准中记录的既定工程原理，该标准规定了 16 MPa 压力系列中单杆气缸的安装尺寸。这些标准确保制造商之间的互换性，同时保持适合液压应用的安全裕度。

表面光洁度要求和珩磨规范

表面粗糙度直接影响密封性能和气缸寿命。行业标准规定的最大粗糙度值为 Ra 0.20μm 至 Ra 0.35μm 珩磨管应用 ，而高循环应用或使用软密封材料的系统则需要更严格的规格。

珩磨过程会在孔表面形成特征性的交叉线图案，其角度和深度规格会影响保油性和密封性能。典型的剖面线角度范围为 25-45 度，优化了密封效果和润滑保持之间的平衡。对于需要最佳密封寿命的应用，这种表面几何形状证明优于车削和滚光等替代精加工方法。

优质制造商使用轮廓仪和孔径规实施 100% 检验协议，以验证表面粗糙度和尺寸精度。这种验证可确保每根管子在发货前符合规定的公差，从而防止代价高昂的现场故障和系统停机。

材料选择：钢种和性能

在指定时，材料选择对性能和成本都有显着影响 珩磨管标准尺寸。常见的钢种包括 E355（DIN 名称 ST52）、C45E（DIN CK45）以及各种 AISI/SAE 钢种，如 1026 和 1045。每种钢种都具有适合不同应用的不同机械性能。

钢种	屈服强度	典型应用	相对成本
E235（ST37）	235兆帕	低压系统，通用	基线
E355（ST52）	355兆帕	标准液压缸、移动设备	+15%
美国钢铁协会1026	415兆帕	北美市场标准	+10%
C45E (CK45)	430兆帕	高强度应用，高要求服务	+25%
42CrMo4	650兆帕	极压、专业应用	+60%

热处理条件显着影响最终性能。正火 (+N) 条件可在整个管壁上提供一致的机械性能，而去应力 (+SR) 条件可最大程度地减少冷加工产生的残余应力。应用要求决定了适当的热处理选择。

行业实践中常见的尺寸配置

由于标准化的气缸设计和安装配置，了解这些常见尺寸有助于工程师选择现成的选项，以最大限度地缩短交货时间和成本。 某些 珩磨管标准尺寸在行业中经常出现。

63×50mm、70×60mm 和 80×70mm 等小孔径配置在汽车和紧凑型设备应用中占主导地位。中孔径包括100×90mm、125×110mm、140×120mm，用于一般工业机械。 180×160mm、200×180mm和250×220mm等大口径配置可应用于建筑设备和重型机械。

制造商通常会保留这些流行尺寸的库存，与非标准尺寸相比，可以缩短交货时间。定制尺寸仍然可用，但由于模具设置要求，通常需要最低订购量和延长交货时间。

长度标准和实际考虑

珩磨管 的标准生产长度 通常为 5 至 6.5 米，其中 EN 10305-1 中最常见的是 6 米。该长度可实现高效的材料处理，最大限度地减少切割操作过程中的浪费，并与运输能力保持一致。

对于较长的管子，直线度公差变得越来越重要，标准规定最大偏差为 0.0007×L，其中 L 代表管子长度。对于 6 米长的管子，这意味着最大弓度为 4.2 毫米，测量为从管子中心线到拉紧的绳子的最大距离。更严格的直线度要求会增加制造成本，但事实证明对于长冲程气缸来说是必要的。

端部精加工通常包括方形切割和去毛刺，以防止组装过程中密封件损坏。某些应用程序指定倒角或特定的端部处理，应在采购过程中明确传达以确保功能正常。

质量验证和测试要求

全面的测试确保 珩磨管的 质量符合规格。标准检查包括使用孔径规或坐标测量机进行尺寸验证、通过轮廓仪测量表面粗糙度以及通过拉伸测试确认机械性能。

无损检测方法可检测表面检查看不见的内部缺陷。超声波测试可识别管壁内的叠层、夹杂物和其他不连续性。涡流检测可验证表面完整性并检测裂纹或接缝。优质制造商将这些测试协议作为标准实践实施，并通过符合 EN 10204 3.1 规范的工厂测试证书进行记录。

液压测试可验证模拟使用条件下的结构完整性。测试压力通常达到额定工作压力的 1.5 倍，以确认足够的安全裕度。该测试可以防止可能导致昂贵的停机或安全隐患的现场故障。

选择标准：将尺寸与应用相匹配

选择合适的 珩磨管标准尺寸 需要对多个因素进行系统评估。力的要求决定了孔径，直径越大，产生的推力就越大。工作压力会影响壁厚的选择，并与重量和成本考虑相平衡。

行程长度会影响直线度要求，并可能影响尺寸选择，以确保足够的抗弯强度。安装方式兼容性要求管尺寸与标准安装硬件和气缸端部配置相匹配。极端温度、腐蚀性环境或冲击载荷等环境条件可能需要材料等级升级。

成本优化涉及平衡标准尺寸与定制尺寸。由于库存可用性和减少的设置要求，标准尺寸的成本通常比定制配置低 15-30%。然而，尽管定价较高，但具有特定空间限制或性能要求的应用程序可能会证明定制尺寸是合理的。

区域标准和全球采购

虽然 EN 10305 标准主导欧洲市场，但了解其他地区的等效规范有助于全球采购。 ASTM A519 管理北美的无缝机械管材，具有类似的尺寸和机械性能要求。日本 JIS G3441 和中国 GB/T 3639 规范服务于亚洲市场，要求基本兼容。

钢种名称因地区而异，但通常指定相同的化学成分和机械性能。 EN 标准下的 E355 大致对应于 ST52 (DIN)、STKM 13C (JIS) 以及 AISI 1026-1045 范围内的等级。工程师应该验证特定的要求，而不是假设完全等同。

对于国际采购，指定尺寸要求和参考标准可以防止混淆。公差等级、表面光洁度要求和测试协议的清晰记录可确保无论供应商位于何处，都能保持一致的质量。

成本因素和供应链考虑因素

了解成本驱动因素有助于优化 磨管的采购决策。原材料占成品管成本的 40-50%，根据公差要求和表面光洁度规格，珩磨操作会增加 15-25%。更严格的公差会增加加工时间和刀具磨损，从而导致更高的价格。

订单数量显着影响单位定价。制造商通常会在 500 公斤、1000 公斤和 5000 公斤订单级别提供价格优惠。标准尺寸的库存成本低于需要更改设置的定制生产运行。标准尺寸的交货时间为 2-3 周，定制尺寸或特殊材料的交货时间为 6-10 周。

运输成本影响总交货价格，尤其是大直径管材。高效包装可最大限度地提高容器利用率，同时防止运输过程中损坏。与了解这些物流因素的经验丰富的供应商合作，可确保具有竞争力的总拥有成本。

珩磨管制造的未来趋势

制造技术不断进步，提高了能力和效率。具有闭环尺寸控制的自动珩磨系统可实现更严格的公差和更高的一致性。先进的表面分析技术可以实时验证剖面线图案和粗糙度参数。

材料科学的发展引入了更高强度的钢种，可以在同等压力等级下实现更薄的壁，从而减轻重量和材料成本。改进的热处理工艺提高了尺寸稳定性和机械性能。这些进步通过更好的性能和潜在的更低的成本使用户受益。

数字供应链集成简化了采购流程。在线配置工具允许工程师指定准确的要求并接收即时报价。实时库存可见性缩短了标准尺寸的交货时间。这些改进增强了客户体验，同时保持了质量标准。

与可靠的供应商合作

事实证明，选择合格的供应商与选择正确的规格同样重要。经验丰富的制造商拥有严格的质量体系、适当的测试设备和技术专业知识来支持复杂的应用。像诚信这样的公司拥有数十年的精密管制造经验，可以提供苛刻的液压应用所需的技术支持和稳定的质量。

老牌制造商投资先进的生产设备，包括多台珩磨机、全面的检测设施以及经过国际标准认证的质量管理体系。该基础设施确保能够反复满足严格的公差，同时通过运营效率保持有竞争力的价格。

结论

了解 珩磨管标准尺寸 需要涵盖尺寸标准、公差系统、材料规格和制造能力的知识。掌握这些基础知识的工程师可以做出明智的决策，优化系统性能，同时控制成本。标准尺寸选择通常为大多数应用提供可用性、成本和性能的最佳组合，当特定要求需要定制解决方案时，定制尺寸是合理的。与经验丰富的制造商合作，确保获得成功实施液压系统所必需的技术专业知识、一致的质量和可靠的供应链。
